首頁 同步帶輪常見問題

同步帶輪規格型號

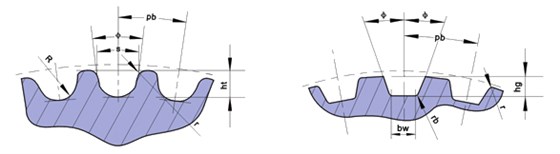

圓弧齒同步帶輪輪齒 Arc tooth Timing tooth
型 槽
節距 pb
齒槽深 hg
齒槽圓弧半 徑 R
齒頂圓半角 r1
齒槽寬 s
兩倍節頂距 2δ
齒形角
3M
3
1.28
0.91
0.26~0.35
1.9
0.762
≈14°
5M
5
2.16
1.56
0.48~0.52
3.25
1.144
≈14°
8M
8
3.54
2.57
0.78~0.84
5.35
1.372
≈14°
14M
14
6.2
4.65
1.36~1.50
9.8
2.794
≈14°
20M
20
8.6
6.84
1.95~2.25
14.8
4.32
≈14°
直邊齒廓尺寸 Dimension of linear type pulley

t

1、同步帶輪的型式
2、齒型尺寸、公差及技術參數
3、各種型號同步帶輪齒面寬度尺寸表
4、訂購須知
