同步帶輪傳動是通過中間撓性件傳遞運動和動力的。與齒輪傳動相比，具有結構簡單、成本低廉、中心距較大等優點。因此在工程上得到了廣泛的應用。本章主要介紹帶傳動的原理、特點、類型、力分析、運動分析及普通v帶傳動設計。

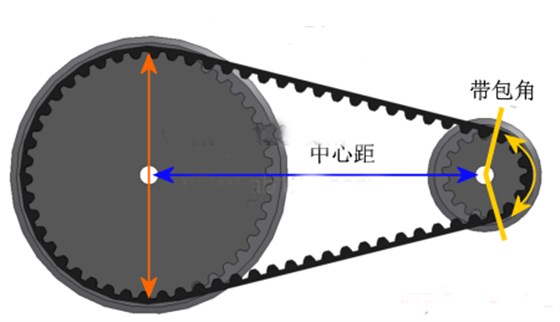

帶傳動是一種常用的機械傳動，由主動輪l、從動輪2和張緊在兩輪上的環形帶3所組成。當原動機驅動主動輪轉動時，由于帶和帶輪間摩擦力的作用，使從動輪一起轉動，并傳遞一定的動力。
與齒輪傳動相比，同步帶輪帶傳動的主要優點：
(1)帶具有良好的撓性和彈性，有緩沖、吸振作用，因此傳動平穩、噪聲?。?
〔2)過載時，帶在帶輪上產生打滑，從而防止損壞其他零件，保護原動機；
(3)適合中心距較大的傳動；(4)結構簡單，成本低。
其主要缺點是：
(1)帶是彈性體，在傳動中存在著彈性滑動，故不能保證準確的傳動比；
(2)傳動效率較低；
(3)帶傳動的結構尺寸較大，不夠緊湊；(4)不適于高溫、易燃及有腐蝕性的場合
