圓錐齒輪的畫法
單個圓錐齒輪廠家的規定畫法

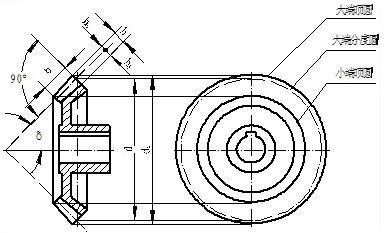

圓錐齒輪廠家通常用于垂直相交兩軸之間的傳動。為了設計和制造方便，標準規定以大端的模數為準，用它決定輪齒的有關尺寸。一對圓錐齒輪嚙合也必須有相同的模數。圓錐齒輪各部分幾何要素的名稱和規定畫法。
圓錐齒輪各部分幾何要素的尺寸，也都與模數m、齒數z及分度圓錐角δ有關。其計算公式：齒頂高ha=m，齒根高hf=1.2m，齒高h=2.2m；分度圓直徑d=mz，齒頂圓直徑da=m(z＋2cosδ)，齒根圓直徑df=m（z－2.4cosδ）。

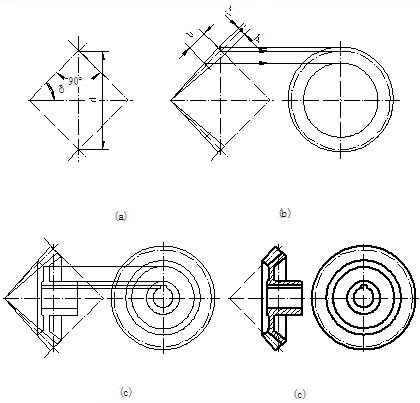

單個圓錐齒輪廠家的畫圖步驟
圓錐齒輪的規定畫法一般用主、左兩個視圖表示，主視圖畫成剖視圖，在投影為圓的左視圖中，用粗實線表示齒輪大端和小端的齒頂圓，用點畫線表示大端的分度圓，不畫齒根圓。單個圓錐齒輪的畫圖步驟：

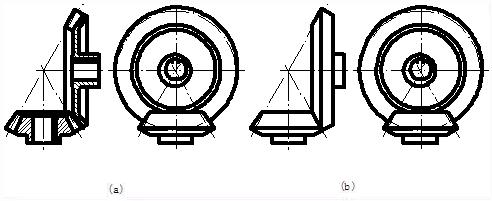

圓錐齒輪廠家的嚙合畫法
圓錐齒輪的嚙合畫法：主視圖畫成剖視圖，對于標準齒輪來說，由于兩齒輪的分度圓錐面相切，因此，其分度線重合，畫成點畫線；在嚙合區內，應將其中一個齒輪的齒頂線畫成粗實線，而將另一個齒輪的齒頂線畫成虛線或省略不畫。左視圖畫成外形視圖。軸線垂直相交的兩圓錐齒輪嚙合時，兩節圓錐角δ1′和δ2′之和為90°。
