工業同步帶分類以及各個型號參數介紹

同步帶傳動是由內表面帶有等間距齒的封閉環形膠帶（膠帶材質有：橡膠和PU/聚氨酯）和相應的帶輪所組成。傳動工作時同步帶的齒與帶輪的齒槽相嚙合傳遞運動和動力，因而具有齒輪傳動、鏈傳動和帶傳動的各種優點。同步帶傳動具有準確的傳動比，無滑差，可獲得恒定的速比，傳動平穩，能吸震，噪音小，傳動比范圍大，一般可達1：10，允許線速度可達40m/s，傳動效率高，一般可達98%-99%。傳遞功率從幾瓦到數百千瓦。結構緊湊還適用多軸傳動，張緊力小，不需潤滑，無污染，因而可在不允許有污染和工作環境較為惡劣的場合下正常工作。廣泛應用于汽車、煙草、紡織、印刷，玻璃，化工、輕工、冶金，儀表儀器、礦山、石油、機床、SMT、電腦打印、食品包裝等機械設備傳動裝置上。

1.按材質分類：橡膠（內夾尼龍繩，凱夫拉繩） 聚氨酯（內夾鋼絲）。

2.按齒型分類

梯型齒同步帶MXL　XL　L　H　XH　XXH T2.5　T5　T10　T20　AT3　AT5　AT10　AT20

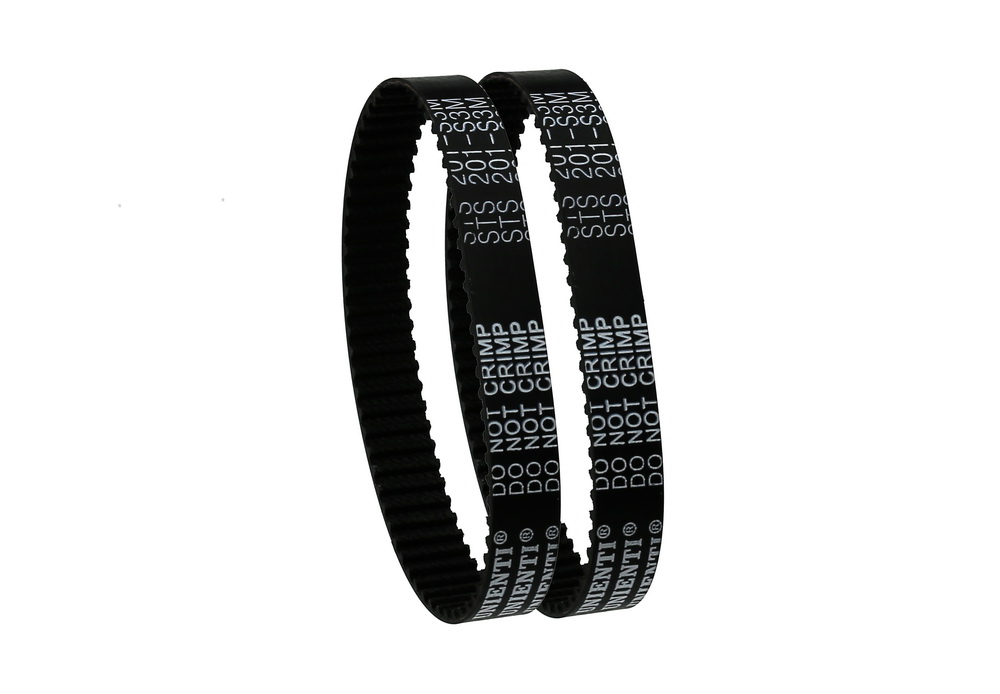

圓弧齒同步帶S2M　S3M　S4.5M S5M　S8M　S14M　S20M　2M　3M　5M　8M　14M　20M

2GT　3GT　5GT　8GT　14GT　RPP5M　RPP8M　RPP14M　RPP20M　8YU

3.開口同步帶分類

橡膠開口同步帶（常用于來回傳動，如印刷機、畫圖機、打印機等）

聚氨酯開口同步帶（常用于來回傳動，如陶瓷機械、紡織等）

4.接駁同步帶（即將開口帶經過熱加工接口，合接成環形）

聚氨酯同步帶可接駁型號如下：

梯型齒同步帶XL　L　H　XH　XXH　T5　T10　T20　AT3　AT5　AT10　AT20

圓弧齒同步帶S3M S5M　S8M　S14M　S20M　3M　5M　8M　14M　20M

RPP5M　RPP8M　RPP14M　RPP20M　無齒P2 無齒P3 無齒P4

5.聚氨酯環型無縫同步帶

梯型齒同步帶MXL XL　L　H　XH　XXH　T5　T10　T20　AT3　T2.5 AT5　AT10　AT20

圓弧齒同步帶S3M S5M　S8M　S14M　S20M　3M　5M　8M　14M　20M

5.雙面齒同步帶：對稱齒雙面齒同步帶 錯齒雙面齒同步帶

6.特殊加工同步帶

齒面加綠布（可減低噪音）、表面加紅膠（1mm-12mm）、表面加PU（1mm-4mm）

同步帶打孔、同步帶銻齒、同步帶加導條、同步帶
