1.漸開線的定義
漸開線是什么?顧名思義就是逐漸展開的線謂之漸開線!

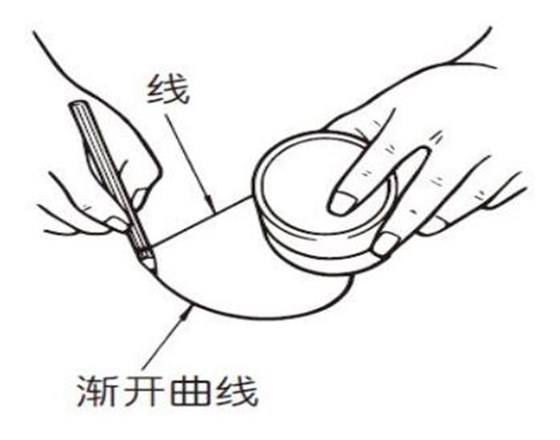

專業解釋:將一端系有鉛筆的線纏在圓筒的外周上,然后在線繃緊的狀態下將線漸漸放開。此時,鉛筆所畫出的曲線即為漸開曲線。圓筒的外周被稱為基圓。
2.漸開線的性質
(1)基圓以內沒有漸開線。
(2)漸開線上任何一點的法線切于基圓。
(3)漸開線的形狀僅取決于其基圓的大小。
(4)發生線在基圓上滾過的線段長度=基圓上被滾過的圓弧長度。
(5)漸開線上各點的曲率半徑不等,離基圓越近,曲率半徑越小。
3.漸開線的應用:

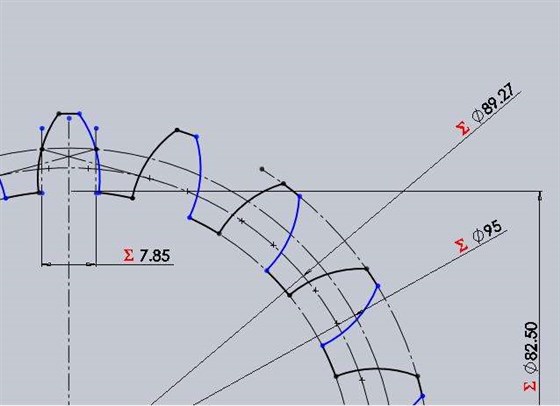

在實際應用中,漸開線和擺線主要用來設計齒輪、齒條的形狀,因?yàn)辇X輪、齒條的工作方式都是“滾動”,所以這兩種曲線才是它們最合適的運動軌跡。
